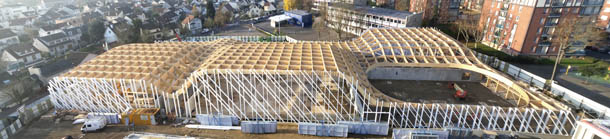

Modern fransk sportstad med oväntade träkurvor

Den innovativa användningen av prefabricerade träprodukter gjorde att en ambitiös arkitektonisk vision kunde förverkligas. Det nya Clamart Sports Centre är ”en äkta sportstad” med en form som passar omgivningen. Designarbetet baserades på det arkitektoniska konceptet som det definierats av Gaétan Morales och hans team från arkitektbyrån Gaëtan Le Penhuel.

Den tekniska lösningen länkade samman fasaden och taket i en enhetlig struktur. I idrottsanläggningen finns ett gym, en dojo för kampsport, ett område för friidrott och en tennisbana – allt i ett och samma plan.

”Projektet är verkligen enastående, inte bara när det gäller storleken utan även formen. Kurvorna, de ovanliga proportionerna och den stora öppningen i taket i friidrottsdelen gjorde att det var mycket få träkomponenter som var identiska”, förklarar Antoine Roux från Clamart-projektets tekniska underleverantör Charpente Concept.

Den komplicerade geometrin innebar att designen av taket och ramverket till Clamart Sports Centre bjöd på avancerade tekniska och estetiska utmaningar, som till exempel dubbelkurvan i vissa delar av taket. Metsä Woods Kerto® LVL ersatte limträ, som normalt används för att bygga långa välvda balkar.

Utgångspunkten var ett omfattande designarbete i 3D
I linje med önskemål från lokala myndigheter var ett av de primära arkitektoniska målen för Clamart Sports Centre att återskapa kontakten mellan två mycket olika miljöer: ett bostadsområde med friliggande villor och ett område med höghus. Hela byggnaden fick måttangivelser och design i 3D, vilket krävde 3 000 timmars designarbete och resultatet blev 4 000 konstruktionsritningar som nu kan återanvändas i olika skalor.

”Vi diskuterade strukturell effektivitet och gjorde analyser i våra system för modellering och beräkning för att identifiera den mest lämpliga lösningen. Vi fokuserade extra mycket på layouten. Hela designprocessen utfördes i 3D, vilket var nödvändigt på grund av byggnadens komplicerade form”, förklarar Gontran Dufour, chef och joint managing partner på designkontoret VS-A.

”3D-modelleringen gjorde att vi kunde exportera information om de element som skulle användas i tillverkningsprocessen", sammanfattar Cedric Roux, chef hos underleverantören Poulingue Design Office.

Ett starkt ramverk kombinerat med en välvd struktur
Den innovativa användningen av Kerto LVL gav maximal frihet att skapa både den välvda formen och förverkliga den arkitektoniska visionen. Metsä Wood levererade Kerto® LVL-balkar till byggnadens ram och takstruktur, som täcker ett område på 5 200 kvadratmeter.

Materialvalet gav större arkitektonisk frihet, tillät vida spann och optimerade själva träkonstruktionen. Balkarnas form gjorde också i sin tur att materialet kunde optimeras och att avfallet kunde begränsas på grund av den precisa sågningen.

Då geometrin för takstrukturen i trä är oerhört komplex, bestod huvudutmaningen i att se till att elementen kunde bära den belastning som takets form innebar. Byggnadens stabilitet upprätthölls tack vare en gallerformad struktur som består av Kerto® LVL-balkar. Strukturen överför belastning från taket samtidigt som den har den önskade formen. Vissa områden av strukturen förstärktes för att optimera tvärgående delar och sänka materialkostnaderna för diagonala element.

En anpassningsbar och estetisk lösning med hög precision

Under Clamart-projektet upptäcktes att anslutningsstyrkan hos korslimmade Kerto-Q gjorde att det krävdes färre anslutande delar vilket i sin tur reducerade storleken för stålplattorna. Allt detta gav upphov till betydande besparingar för entreprenören, både när det gällde material och tid. De mekaniska egenskaperna hos Kerto Q LVL, i synnerhet de tvärgående faneren, ökade även motståndskraften hos fästanordningarna. Håligheter i balkarna användes för att dölja det mesta av stålplattorna och inbäddade metallfästen såsom vinkeljärn, bultar och pluggar.

Ingenjörsbyrån utformade högpresterande stålkonstruktioner anpassade för Kerto® LVL, som mestadels var osynliga. Tack vare det noggranna designarbetet gick det lätt att lyfta enorma balkar på plats i strukturen.

Clamart Sports Centre, tekniska data:

·       Ytarea 130 x 40 m = cirka 5 200 m²

·       18 x 36 m oval öppning över friidrottsdelen

·       Över 500 m3 Kerto LVL användes

·       70 000 pluggar och bultar

·       120 ton stål

·       1 000 stålkonstruktioner, alla unika

·       4 000 konstruktionsritningar/3 000 arbetstimmar för Charpente Concept

·       12 000 timmar för sågning och montering av lådbalkar

·       Volym Kerto-S som användes: 53 m3/Volym Kerto-Q som användes: 546 m3

·       Den största balkens höjd: 1200 mm

·       Kerto LVL lådbalkar med olika välvda former, monterade med sammankopplande plattor:

o   562 sekundära balkar med längder på mellan 2,8 och 4,3 m

o   41 tvärbalkar med en total längd på 40 m

o   28 longitudinella balkar med längder på mellan 5 och 8,5 m

·       Maximalt balkspann: 30,4 m mellan stöden


Upplev hela konstruktionen av Clamart Sports Centre på www.metsawood.com/publications.
